Proyecto · Cartagena, Bolívar
Cogeneración: celdas de 13,2 kV y control de sincronismo
Celdas de protección en media tensión y tablero de distribución principal de 2,5 MVA para la cogeneración de la planta, con el tablero de control de sincronismo y transferencia de su generador de 320 kW.
El reto

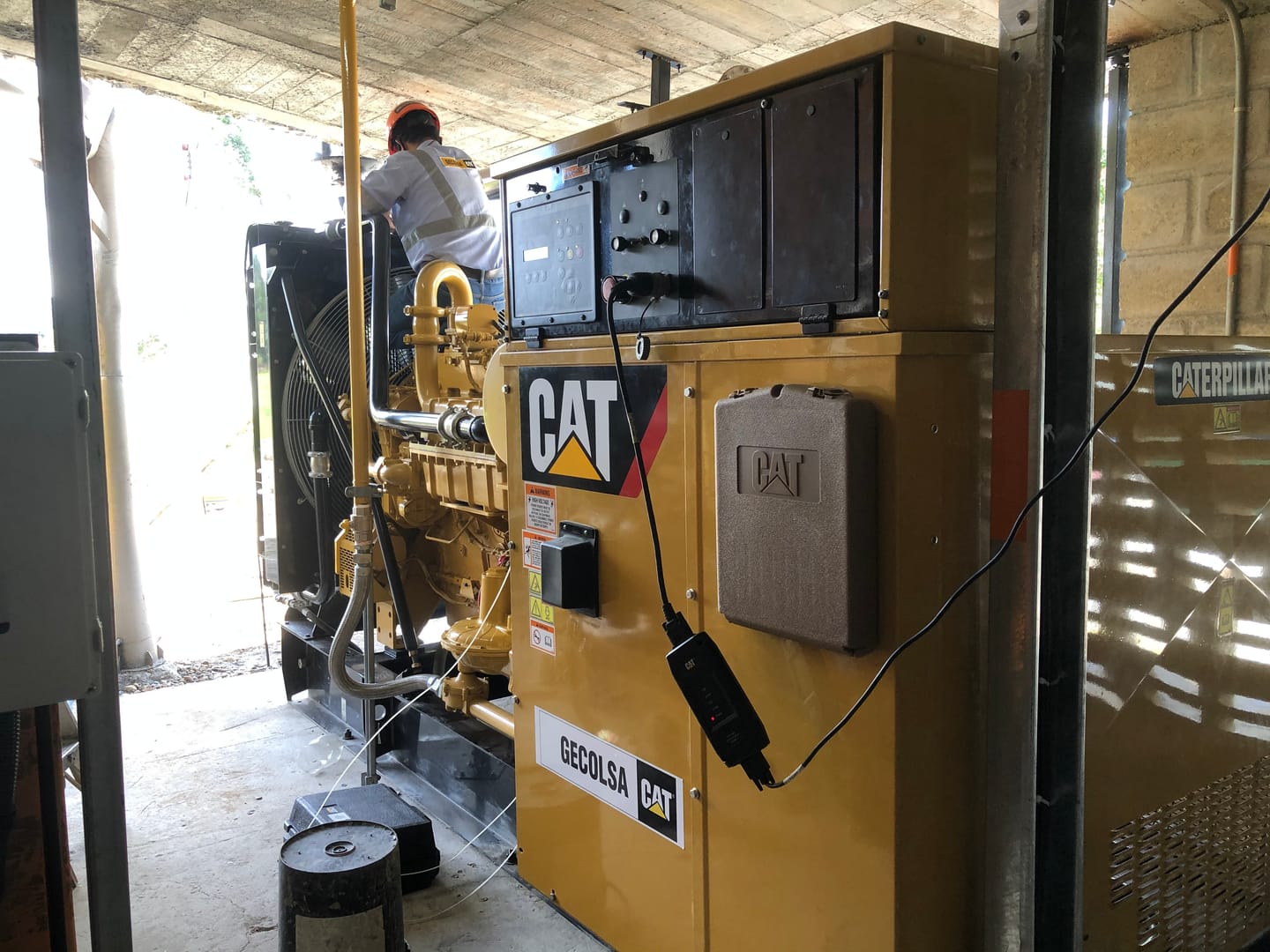

La planta cogenera con un grupo electrógeno a gas natural y necesitaba dos cosas a la vez: proteger en media tensión el alimentador principal y sus tres subestaciones, y poder acoplar y transferir la carga entre la red y el generador.
La respuesta

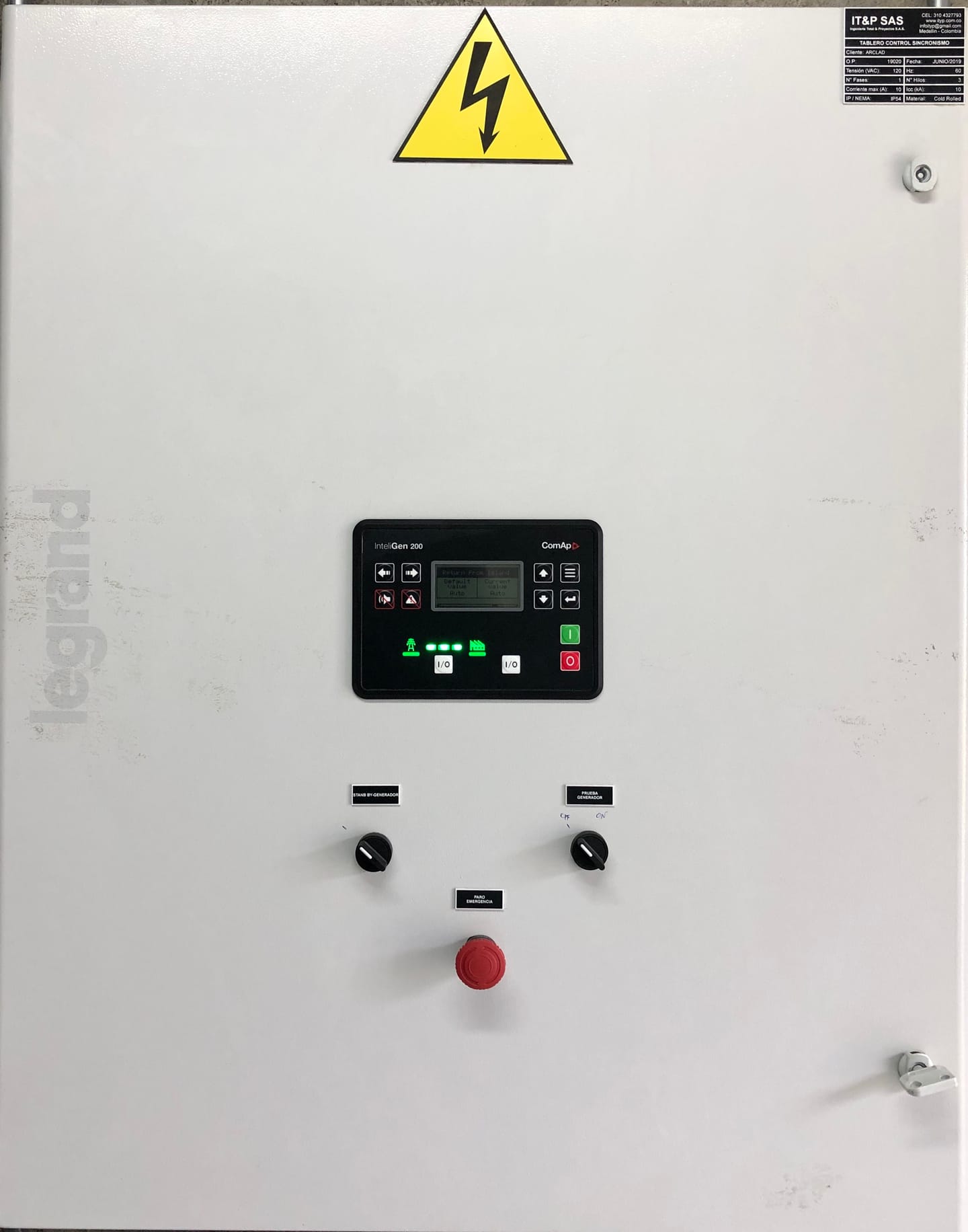

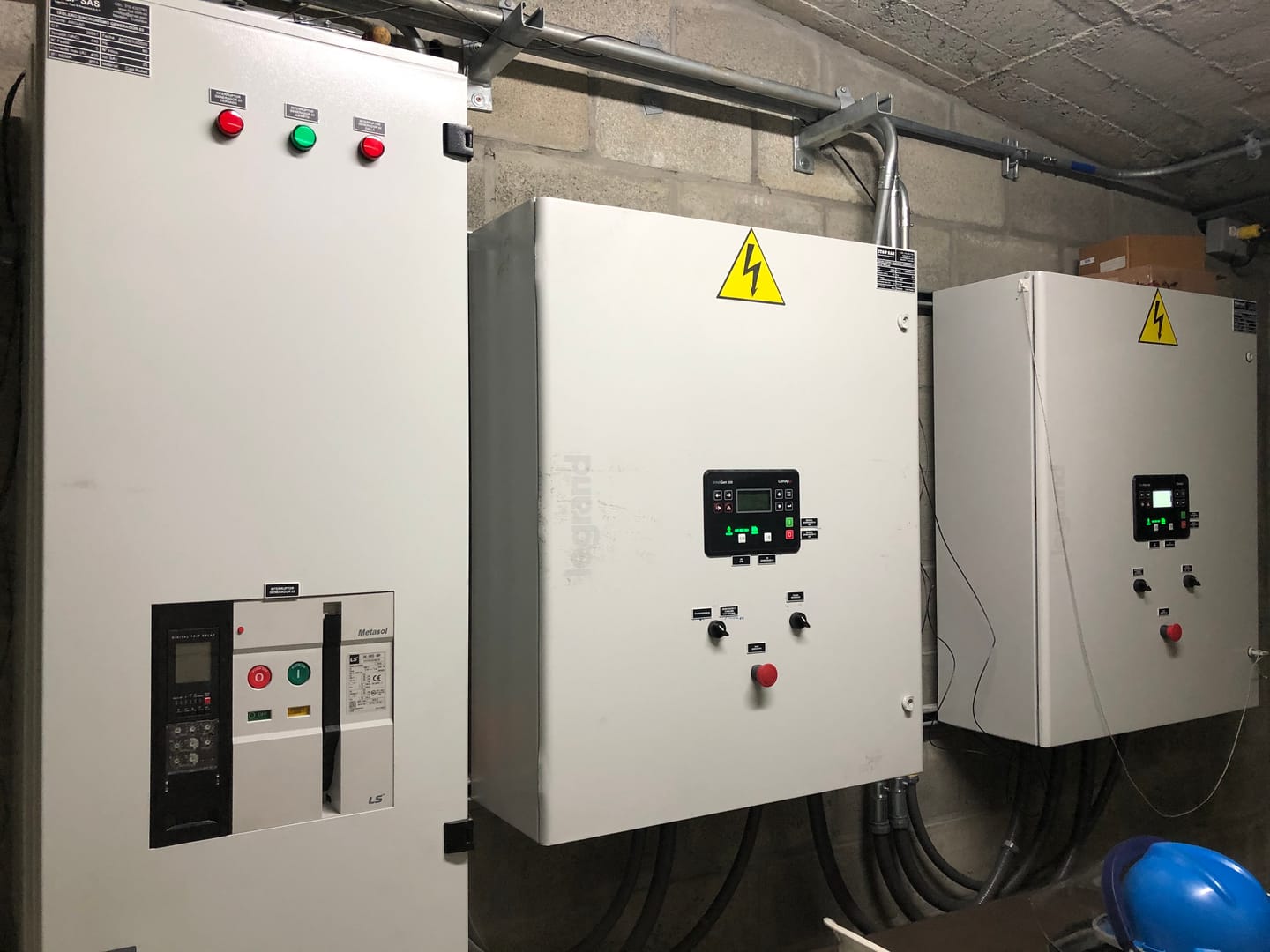

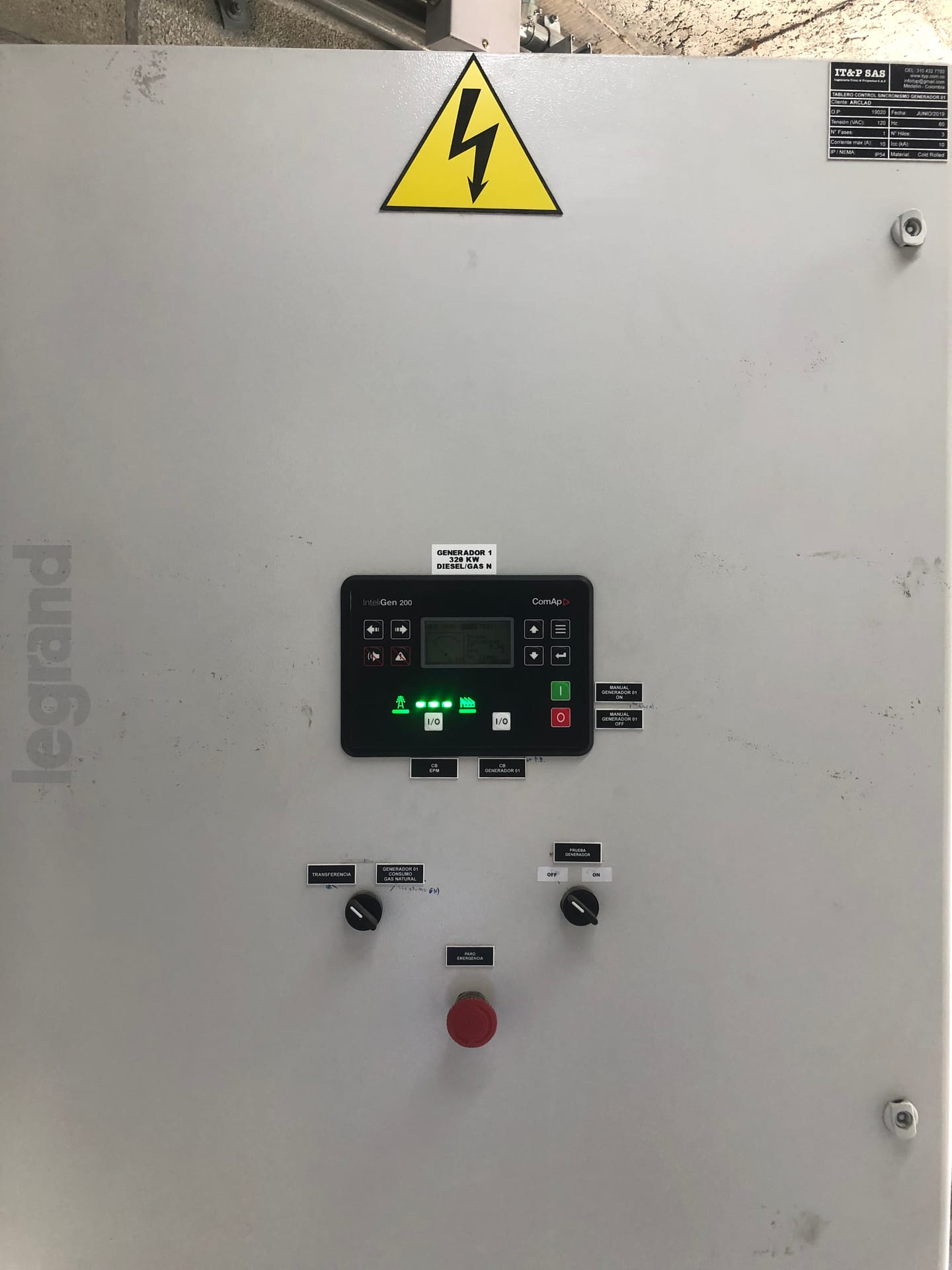

Celda de protección con interruptor en vacío para el alimentador principal en 13,2 kV y una celda igual por cada subestación —dos transformadores de 2 MVA y uno de 2,5 MVA—; tablero de distribución principal del transformador de 2,5 MVA a 13,2/0,460 kV; y tablero de control de sincronismo del generador 01, con transferencia, selector de consumo de gas natural y prueba de generador.
Alcance ITYP
- Suministro, montaje e instalación de las celdas de protección en media tensión y del tablero de distribución principal, y del tablero de control de sincronismo y transferencia del generador.
Resumen
Celdas de protección en media tensión y tablero de distribución principal de 2,5 MVA para la cogeneración de la planta, con el tablero de control de sincronismo y transferencia de su generador de 320 kW.
Proceso

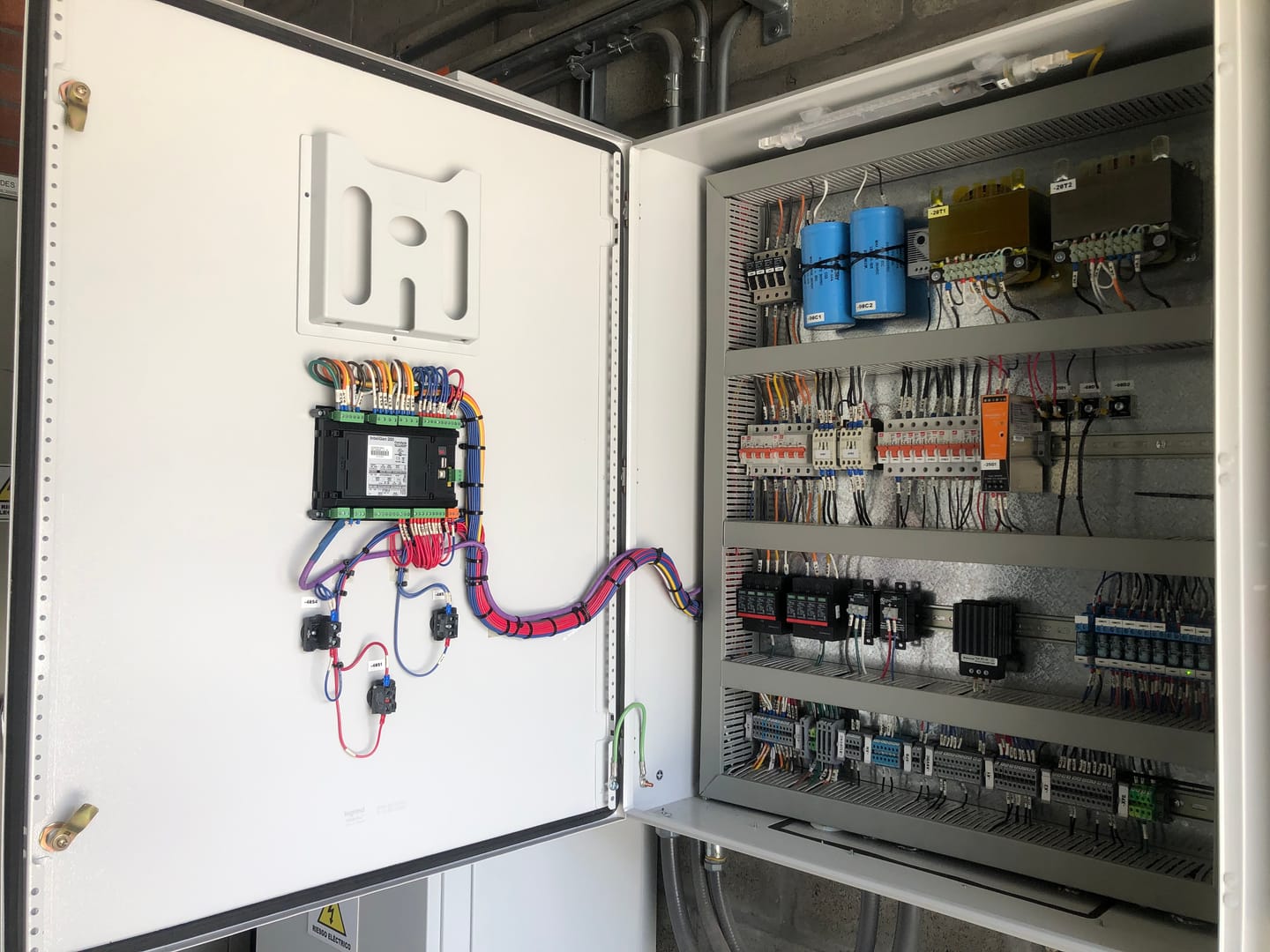

Suministro, montaje e instalación de las celdas de media tensión y del tablero de distribución principal, y fabricación y puesta en servicio del tablero de control de sincronismo del generador.
Tecnologías y pruebas

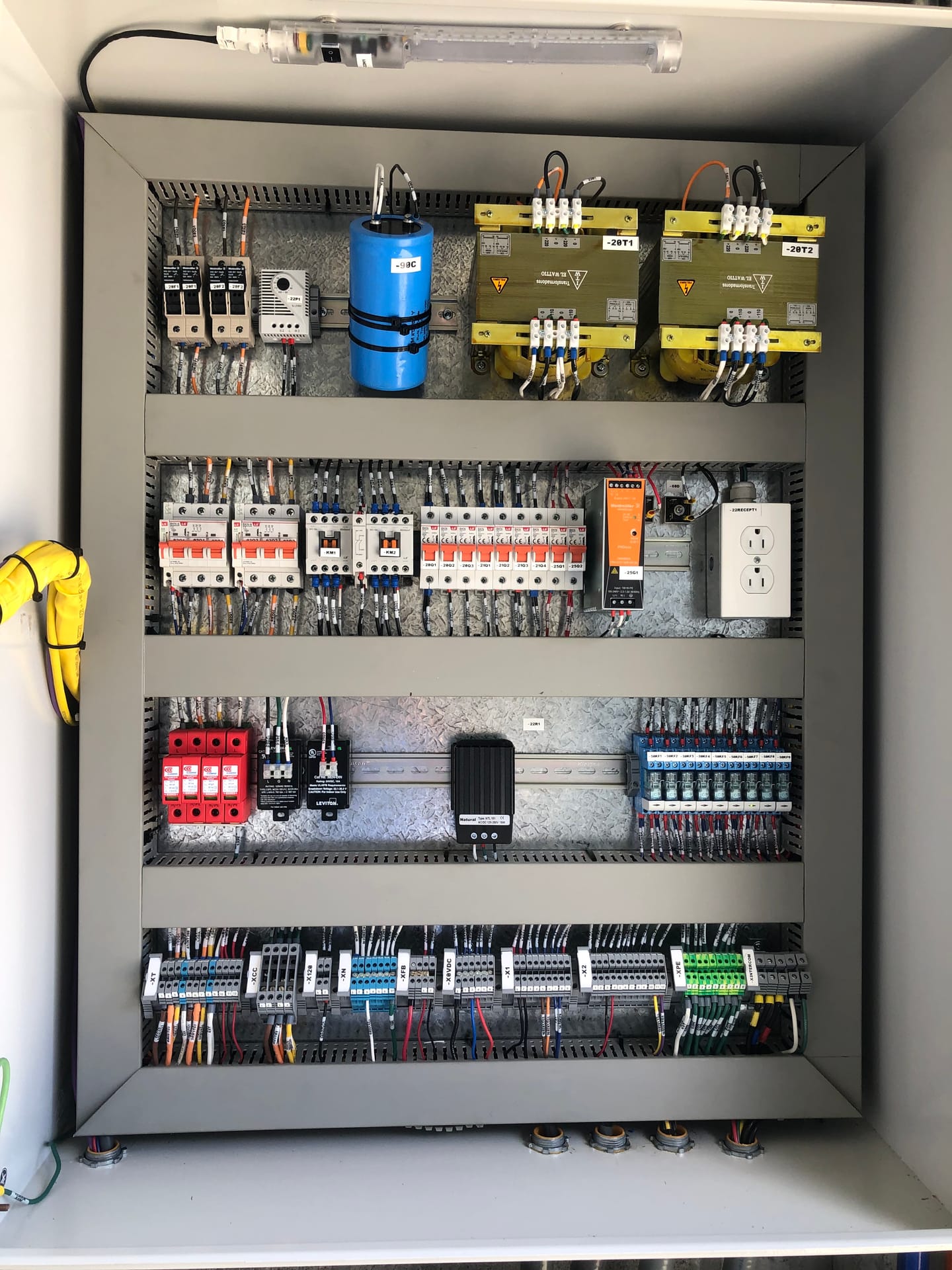

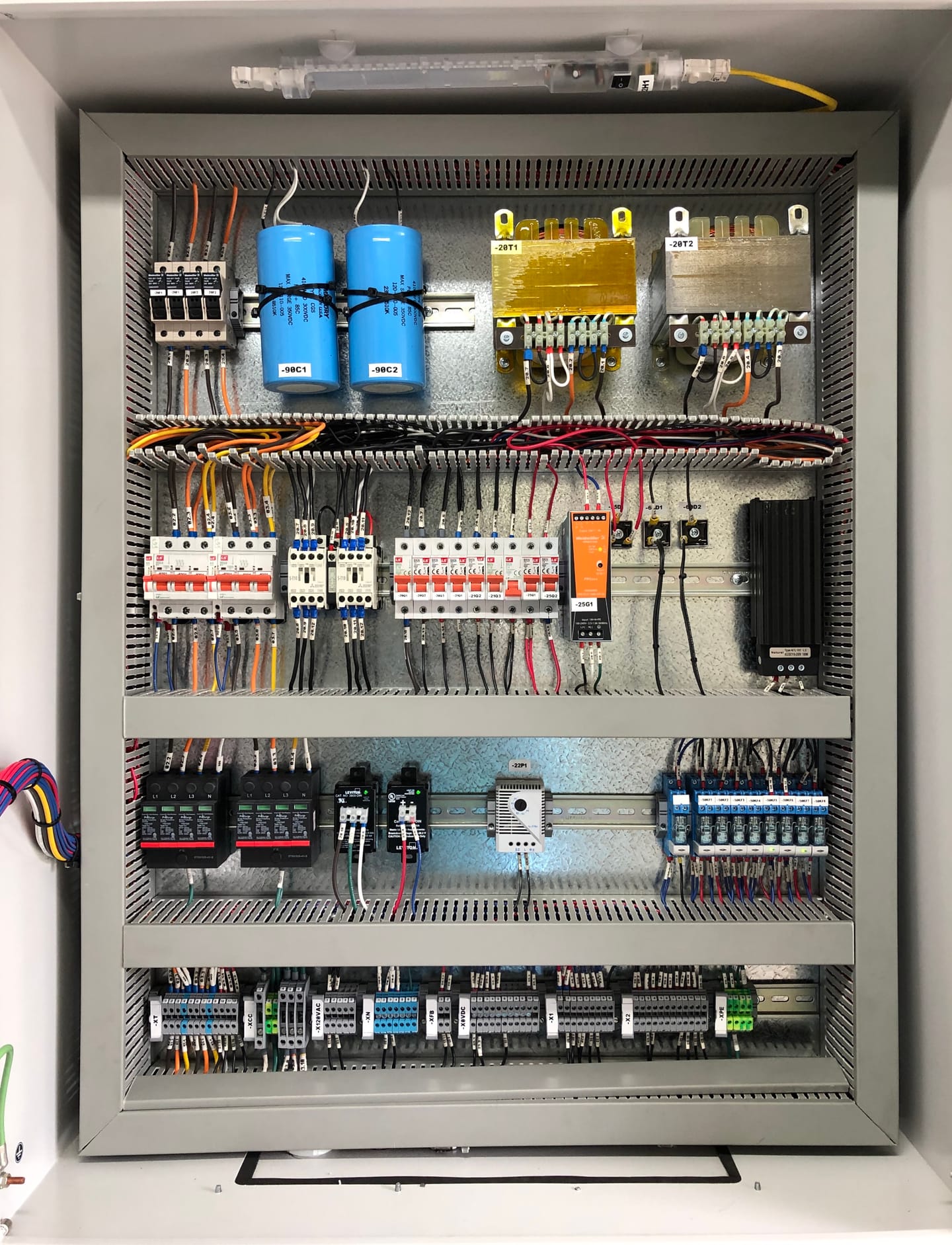

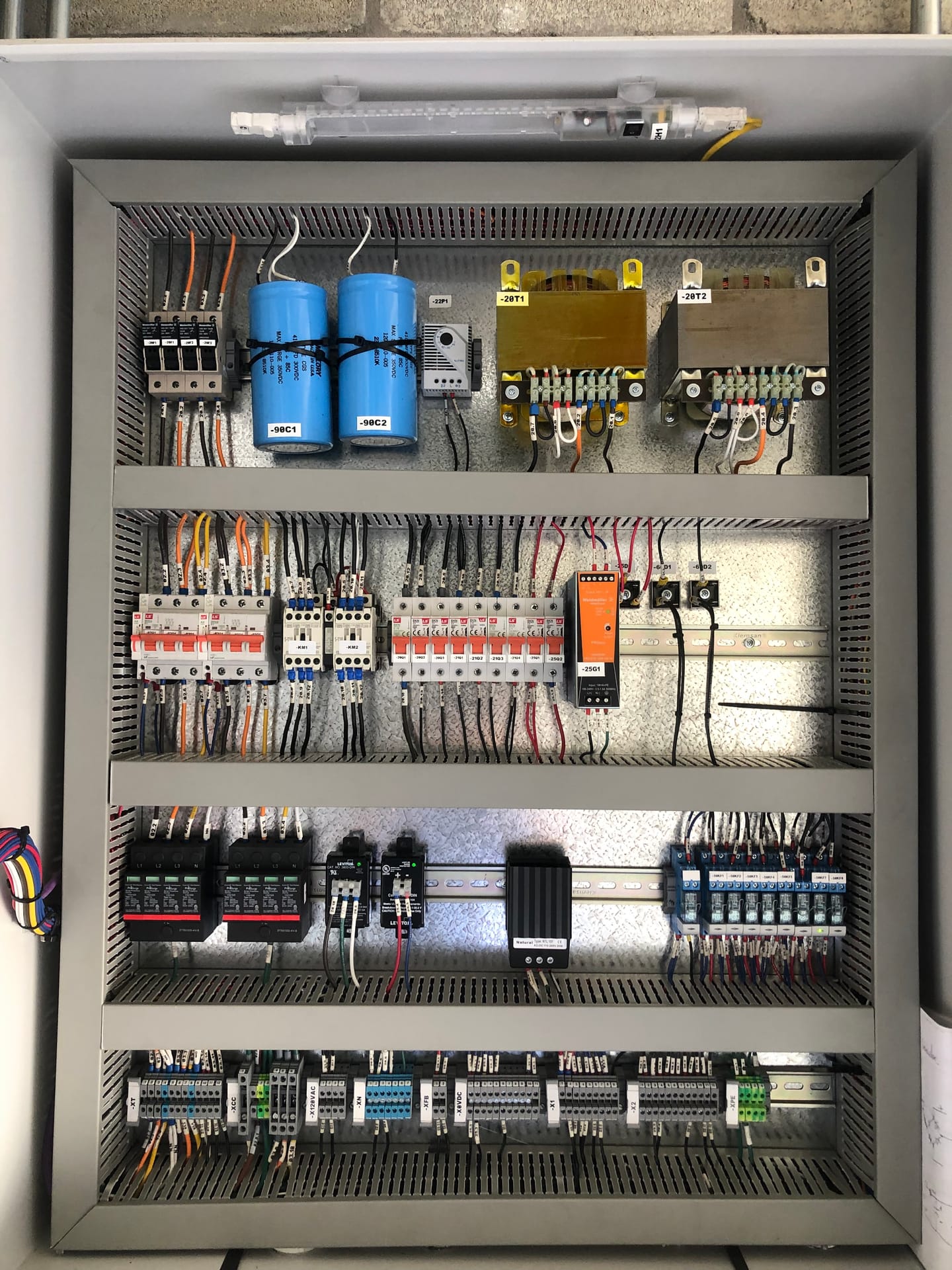

13,2 kV / 0,460 kV · Transformadores de 2 MVA, 2 MVA y 2,5 MVA · Celdas de protección con interruptor en vacío · Generador de 320 kW a diésel o gas natural · Tablero de control de 120 V c.a., IP54
Galería
Resultado
